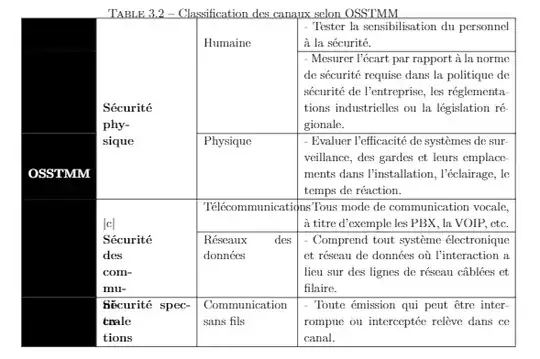

I want to center the text but it's keep getting out like this : enter image description here

Here is the code :

\documentclass{article}
\usepackage[utf8]{inputenc}
\usepackage{multirow}
\usepackage{colortbl}
\usepackage[table,xcdraw]{xcolor}

\usepackage{makecell} \usepackage{multirow} \usepackage{colortbl} \usepackage{hhline} \usepackage{booktabs}

\begin{document} \centering

\begin{table}[] \caption{Classification des canaux selon OSSTMM} \label{tab:my-table} \begin{tabular}{|>{\columncolor[HTML]{000000}}c|p{3cm}|p{3cm}|p{7cm}|} \hline \cellcolor[HTML]{000000}{\color[HTML]{FFFFFF} } & & & - Tester la sensibilisation du personnel à la sécurité. \ \cline{4-4} \cellcolor[HTML]{000000}{\color[HTML]{FFFFFF} } & & \multirow{-3}{}{Humaine} & - Mesurer l’écart par rapport à la norme de sécurité requise dans la politique de sécurité de l’entreprise, les réglementations industrielles ou la législation régionale.\ \cline{3-4} \cellcolor[HTML]{000000}{\color[HTML]{FFFFFF} } &\multirow{-3}{}{\textbf{Sécurité physique}} & Physique & - Evaluer l’efficacité de systèmes de surveillance, des gardes et leurs emplacements dans l’installation, l’éclairage, le temps de réaction.\ \cline{2-4} \cellcolor[HTML]{000000}{\color[HTML]{FFFFFF} } & & Télécommunications & - Tous mode de communication vocale, à titre d’exemple les PBX, la VOIP, etc. \ \cline{3-4} \cellcolor[HTML]{000000}{\color[HTML]{FFFFFF} } & \multirow{-2}{}{\textbf{Sécurité des communications}} & Réseaux des données & - Comprend tout système électronique et réseau de données où l’interaction a lieu sur des lignes de réseau câblées et filaire. \ \cline{2-4} \multirow{-17}{}{\cellcolor[HTML]{000000}{\color[HTML]{FFFFFF} \textbf{OSSTMM}}} & \textbf{Sécurité spectrale} & Communication sans fils & - Toute émission qui peut être interrompue ou interceptée relève dans ce canal. \ \hline \end{tabular} \end{table}

\end{document}

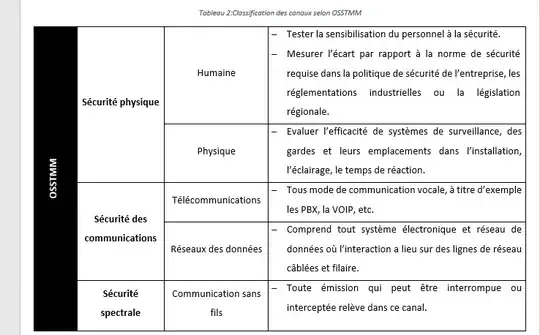

I am trying to draw this one enter image description here

  • Welcome to TEX.SE. Please provide a full compilable file beginning with \documentclass and ending with \end{document}. – Imran Sep 23 '21 at 00:30
  • It's actually not a document it's my master's degree thesis, you are sure you want the whole code? – Did you know THAT Sep 23 '21 at 00:39
  • Not the whole code, rather a minimal working example that generates the (first) table that you have created. It means you should add the document class, the required packages to create this table, and if you have defined any new commands. – Imran Sep 23 '21 at 00:51
  • 1
    I edited it and added the whole code. – Did you know THAT Sep 23 '21 at 01:10

2 Answers2

2

With {NiceTabular} of nicematrix. You won't see thin white lines in the black panel, whatever PDF viewer you use.

\documentclass{article}
\usepackage{geometry}
\usepackage[french]{babel}
\usepackage{xcolor}
\usepackage{nicematrix}
\usepackage{caption}

\begin{document}

\begin{table}[] \caption{Classification des canaux selon OSSTMM} \label{tab:my-table} \centering \begin{NiceTabular}{ccm[c]{3.1cm}X[m]}[hvlines,cell-space-limits=3pt] \Block[fill=black]{*-1}{\rotate\sffamily\color{white} OSSTMM} & \Block{2-1}{Sécurité physique} & Humaine & --\kern1mm Tester la sensibilisation du personnel à la sécurité. \newline --\kern1mm Mesurer l’écart par rapport à la norme de sécurité requise dans la politique de sécurité de l’entreprise, les réglementations industrielles ou la législation régionale. \ & & Physique & --\kern1mm Évaluer l’efficacité de systèmes de surveillance, des gardes et leurs emplacements dans l’installation, l’éclairage, le temps de réaction. \ & \Block{2-1}{Sécurité des\ communications} &
Télécommunications & --\kern1mm Tous mode de communication vocale, à titre d’exemple les PBX, la VOIP, etc. \ & & Réseaux des données & --\kern1mm Comprend tout système électronique et réseau de données où l’interaction a lieu sur des lignes de réseau câblées et filaire. \ & \Block{}{Sécurité spectrale} & Communication sans fils & --\kern1mm Toute émission qui peut être interrompue ou interceptée relève dans ce canal. \ \end{NiceTabular} \end{table}

\end{document}

You need several compilations (because nicematrix uses PGF/Tikz nodes under the hood).

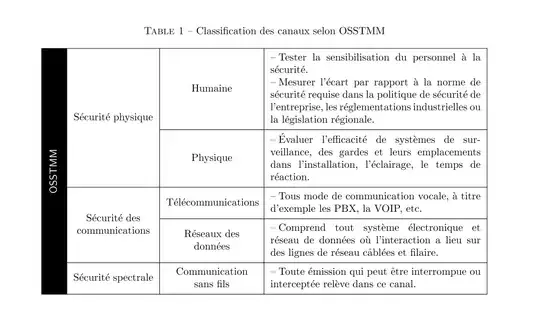

Output of the above code

F. Pantigny
  • 40,250
0

You can use the \multirowcell command from the makecell package to insert a line break. Also, to rotate the content of the first column \rotatebox command from the graphicx package was used. And I removed all the \cellcolor[HTML]{000000}{\color[HTML]{FFFFFF} } commands as they deemed unnecessary to me.

\documentclass{article}

\usepackage{geometry} \usepackage{array} \usepackage{multirow} \usepackage[table,xcdraw]{xcolor} \usepackage{makecell} \usepackage{hhline} \usepackage{caption} \usepackage{graphicx}

\newcolumntype{C}[1]{>{\centering\let\newline\\arraybackslash\hspace{0pt}}m{#1}}

\begin{document} \centering

\begin{table}[htbp] \renewcommand{\arraystretch}{1.5} \caption{Classification des canaux selon OSSTMM} \label{tab:my-table} \begin{tabular}{|>{\columncolor[HTML]{000000}}c|C{3cm}|C{3cm}|m{7cm}|} \hline & \multirowcell{3}[-8ex][c]{\textbf{Sécurité}\ \textbf{physique}} & \multirowcell{4.3}[0ex][c]{Humaine} & - Tester la sensibilisation du personnel à la sécurité. \ \cline{4-4}

& & & - Mesurer l’écart par rapport à la norme de sécurité requise dans la politique de sécurité de l’entreprise, les réglementations industrielles ou la législation régionale.\ \cline{3-4}

& & Physique & - Evaluer l’efficacité de systèmes de surveillance, des gardes et leurs emplacements dans l’installation, l’éclairage, le temps de réaction.\ \cline{2-4}

& \multirowcell{2}[-3ex][c]{\textbf{Sécurité des} \\textbf{communications}} & Télécommunications & - Tous mode de communication vocale, à titre d’exemple les PBX, la VOIP, etc. \ \cline{3-4}

& & Réseaux des données & - Comprend tout système électronique et réseau de données où l’interaction a lieu sur des lignes de réseau câblées et filaire. \ \cline{2-4}

\multirowthead{-11.5}{\rotatebox[origin=c]{90}{\color[HTML]{FFFFFF} \textbf{OSSTMM}}} & \textbf{Sécurité spectrale} & Communication sans fils & - Toute émission qui peut être interrompue ou interceptée relève dans ce canal. \ \hline \end{tabular} \end{table}

\end{document}

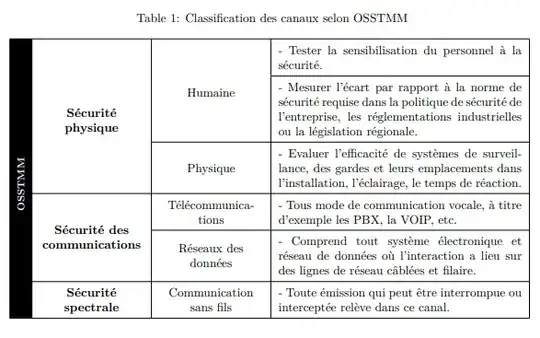

output

Sadly, I don't know how to remove the ugly horizontal lines viewed in some viewers in the 1st column. Wish someone will provide a better solution.

Imran
  • 3,096
  • Actually it does not show when I move from Latex to pdf , the problem is that I need it to modify the width to fix some arrow where the woods keep getting out, I don't know if this is because I am using overleaf? – Did you know THAT Sep 23 '21 at 02:35
  • AFAIK, this difference in the colored column in different viewers doesn't occur if nicematrix package is used. I haven't yet get acquainted with that package, so couldn't provide a solution using that package. – Imran Sep 23 '21 at 02:39
  • @DidyouknowTHAT Sorry can't understand the 2nd part of your comment. I have also used Overleaf. – Imran Sep 23 '21 at 02:40
  • 1
    @Imran for the ugly horizontal lines -- https://tex.stackexchange.com/a/610124/197451 and this for overleaf compatibility -- https://tex.stackexchange.com/a/611901/197451 – js bibra Sep 23 '21 at 02:53
