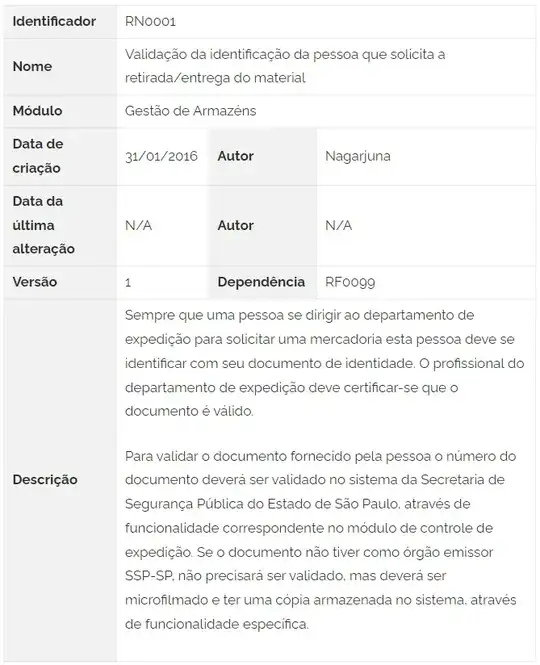

I have a problem with creating the following table: enter image description here

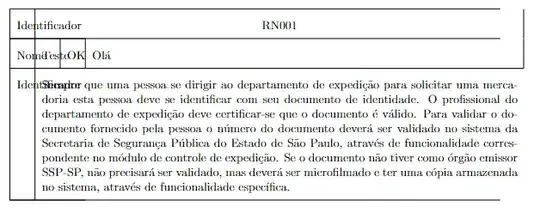

I wrote this code which creates the following table instead of the one above.

\newcolumntype{Y}{>{\centering\arraybackslash}X}
\renewcommand{\arraystretch}{2}
\begin{tabularx}{\textwidth}{|*{4}{Y|}}
    \hline
Identificador & \multicolumn{3}{c|}{RN001} \cline{2-4} \hline

Nome & Teste & OK & Olá \\   \cline{1-4}

Identificador & \multicolumn{3}{ p{\dimexpr0.93\linewidth+3\tabcolsep} }{
Sempre que uma pessoa se dirigir ao departamento de expedição para solicitar uma mercadoria esta pessoa deve se identificar com seu documento de identidade. O profissional do departamento de expedição deve certificar-se que o documento é válido. Para validar o documento fornecido pela pessoa o número do documento deverá ser validado no sistema da Secretaria de Segurança Pública do Estado de São Paulo, através de funcionalidade correspondente no módulo de controle de expedição. Se o documento não tiver como órgão emissor SSP-SP, não precisará ser validado, mas deverá ser microfilmado e ter uma cópia armazenada no sistema, através de funcionalidade específica.
} \cline{2-4} \hline
% \cline{3-4}

% \multicolumn{2}{|c|}{teste} & S & M     \\ \cline{1-4}

% \multirow{3}{=}{SOC}

% & S & S & Z    \\ \cline{2-4}
% & M & M & Z     \\ \cline{2-4}
% & H & M & Z     \\ \hline

\end{tabularx}

How can I fixed the problem?

enter image description here

campa
  • 31,130

2 Answers2

3

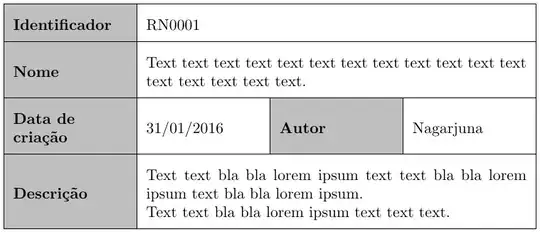

https://tex.stackexchange.com/a/236156/82917 explains how to handle the X columns. Of course, since you need it often I would define an ad-hoc command for this.

\documentclass{article}

\usepackage{tabularx} \usepackage[table]{xcolor}

\newcommand{\spanthreecols}{\multicolumn{3}{>{\hsize=\dimexpr3\hsize+4\tabcolsep+2\arrayrulewidth\relax}X|}}

\begin{document}

\noindent \renewcommand{\tabularxcolumn}[1]{m{#1}}% \renewcommand*{\arraystretch}{2}% \begin{tabularx}{\linewidth}{|>{\columncolor{lightgray}\bfseries\raggedright}X|X|X|X|} \hline Identificador & \spanthreecols{RN0001} \ \hline Nome & \spanthreecols{Text text text text text text text text text text text text text text text text text.}\ \hline Data de criação & 31/01/2016 & \cellcolor{lightgray}\bfseries Autor & Nagarjuna \ \hline Descrição & \spanthreecols{Text text bla bla lorem ipsum text text bla bla lorem ipsum text bla bla lorem ipsum.\par Text text bla bla lorem ipsum text text text. }\ \hline \end{tabularx}

\end{document}

campa
  • 31,130
2

With tabularray:

\documentclass{article}
\usepackage{tabularray}
\usepackage{xcolor}

\begin{document} \noindent% \begin{tblr}{ width=\linewidth, colspec={*{4}{X[l,m]}}, hlines={gray!50}, vlines={gray!50}, hspan=minimal, rowsep=6pt, column{1,3}={lightgray!50, font=\bfseries} } Identificador & \SetCell[c=3]{l} RN001&& \ Nome & \SetCell[c=3]{l} Some text on three columns text text text text text text text text text text&&\ Módulo & \SetCell[c=3]{l} Text text text &&\ Data de criação & 31/01/2016 & Autor & Nagarjuna\ Data última alteração & N/A & Autor & N/A\ Versão & 1 & Dependência & RFoogg \
Identificador & \SetCell[c=3]{l} Sempre que uma pessoa se dirigir ao departamento de expedição para solicitar uma mercadoria esta pessoa deve se identificar com seu documento de identidade. O profissional do departamento de expedição deve certificar-se que o documento é válido. Para validar o documento fornecido pela pessoa o número do documento deverá ser validado no sistema da Secretaria de Segurança Pública do Estado de São Paulo, através de funcionalidade correspondente no módulo de controle de expedição. Se o documento não tiver como órgão emissor SSP-SP, não precisará ser validado, mas deverá ser microfilmado e ter uma cópia armazenada no sistema, através de funcionalidade específica. && \end{tblr} \end{document}

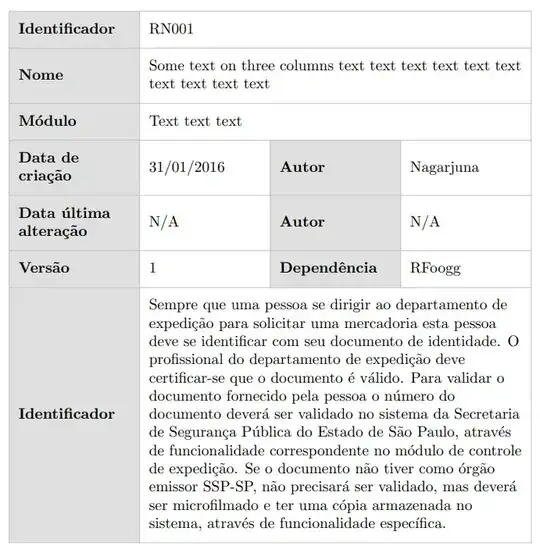

enter image description here

CarLaTeX
  • 62,716
