Sideways in table

Question

I created this table:

enter image description here

with this code:

\begin{table}[htbp]
      \centering
      \caption{}
        \begin{tabularx}{\textwidth}{L*{2}C}
        \toprule
    Propriedade & Equipamento & Norma \\
         \midrule
    Estruturais: & & \\
    Gramagem & Mettler HK 160 & ISO 536 \\
    Espessura & Micrómetro SE 051 D2 & ISO 534 \\
    Índice de Mão & Calculado & ISO 534 \\
    Resistência ao Ar & Gurley SE 121 & ISO 5636-5 \\
    Rugosidade de Bendtsen & L\&W Bendtsen & ISO 8791-2 \\
    Ópticas: & & \\
    Brancura & L\&W Elrepho & ISO 2470 \\
    Opacidade & L\&W Elrepho & ISO 2471 \\
    Coeficiente Específico de Dispersão da Luz (CEDL) & L\&W Elrepho & ISO 9416 \\
    Mecânicas: & & \\
    Rebentamento & Burst-o-matic & ISO 2758 \\
    Resistência à tracção & Alwetron TH1 & ISO 1924-2 \\
    Resistência ao Rasgamento &  Elmendorf 125 & ISO 1974 \\
        \bottomrule
        \end{tabularx}
      \label{equipamentos_folhas}
    \end{table}

But, I want to insert text in sideways, like this table:

enter image description here

The words: Mechanical, optical and structural.

How I can put this in my table ?

I has already put in my table, but first column should be more little :S My recently table:

enter image description here

My new code:

\newcolumntype{L}{>{\raggedright\arraybackslash}X}
\newcolumntype{C}{>{\centering\arraybackslash}X}


    \begin{table}[htbp]
  \centering
  \caption{}
    \begin{tabularx}{\textwidth}{CL*{3}C}
    \toprule
& Propriedade & Equipamento & Norma & Unidade \\
     \midrule
\parbox[t]{10cm}{\multirow{5}{*}{\rotatebox[origin=C]{90}{Estruturais}}} & Gramagem & Mettler HK 160 & ISO 536 & $g.m^{-2}$ \\
&Espessura & Micrómetro SE 051 D2 & ISO 534 & m \\
&Índice de Mão & Calculado & ISO 534 & $cm^{3}.g$ \\
&Resistência ao Ar & Gurley SE 121 & ISO 5636-5 & $s.100ml^{-1}$ \\
&Rugosidade de Bendtsen & L\&W Bendtsen & ISO 8791-2 & $ml.min^{-1}$ \\
&&&&\\
\parbox[t]{10cm}{\multirow{3}{*}{\rotatebox[origin=C]{90}{Ópticas}}}  & Brancura & L\&W Elrepho & ISO 2470 & \% \\
& Opacidade & L\&W Elrepho & ISO 2471 & \% \\
& CEDL & L\&W Elrepho & ISO 9416 & $m^2.kg^{-1}$ \\
&&&&\\
\parbox[t]{10cm}{\multirow{5}{*}{\rotatebox[origin=C]{90}{Mecânicas}}}& Resistência ao Rebentamento & Burst-o-matic & ISO 2758 & KPa \\
& Resistência à Tracção & Alwetron TH1 & ISO 1924-2 & $N.m^{-1}$ \\
& Resistência ao Rasgamento &  Elmendorf 125 & ISO 1974 & $m.N^{-1}$ \\
    \bottomrule
    \end{tabularx}
  \label{equipamentos_folhas}
\end{table}

thank you

See if http://tex.stackexchange.com/questions/89115/how-to-rotate-text-in-multirow-table helps. — Torbjørn T., Jun 02 '14 at 18:00
Please post a complete small document illustrating the problem. This should include everything needed to compile. Complete code is much more useful than mere fragments which leave readers to guess which packages are necessary to compile, which class you are using, and to a document framework of their own. — cfr, Jun 02 '14 at 22:44

score 3 · Answer 1 · edited Jun 03 '14 at 05:11

A solution with only one X-type column (actually L) and units typeset with the siunitx package. I also load the makecell package to improve vertical spacing, and the caption package to have better vertical spacing between the table caption and the table body and suppress the : if there is no caption text:

\documentclass[a4paper]{article}
\usepackage[utf8]{inputenc}
\usepackage{fourier}%
\usepackage{heuristica}
\usepackage{geometry}
\usepackage[portuguese]{babel}
\usepackage{siunitx}
\usepackage{ragged2e}
\usepackage{booktabs}
\usepackage{array}
\usepackage{multirow}
\usepackage{graphicx}
\usepackage{tabularx}
\usepackage{makecell}
\setcellgapes{2pt}
\makegapedcells
\renewcommand\cellalign{lc}
\newcolumntype{L}{>{\RaggedRight\arraybackslash}X}
\usepackage{caption}

\begin{document}

\begin{table}[!htbp]
  \centering%
  \caption{}
    \begin{tabularx}{\textwidth}{@{}cLclc@{}}
    \cmidrule[0.8pt]{2-5}
& Propriedade & Equipamento & Norma & Unidade \\
     \cmidrule{2-5}
& Gramagem & Mettler HK 160 & ISO 536 & \si{\g·\m⁻²}\\
 & Espessura & Micrómetro SE 051 D2 & ISO 534 & m\\
 & Índice de Mão & Calculado & ISO 534 & \si{cm⁻³·g }\\
 & Resistência ao Ar & Gurley SE 121 & ISO 5636-5 & \si{s·100\ml⁻¹ }\\
\multirow{-6}{*}{\rotatebox{90}{Estruturais}} & Rugosidade de Bendtsen & L\&W Bendtsen & ISO 8791-2 & \si{\ml·\minute⁻¹ } \\
\addlinespace
\multirow{5}{*}{\rotatebox{90}{Ópticas}} & Brancura & L\&W Elrepho & ISO 2470 & \% \\
 & Opacidade & L\&W Elrepho & ISO 2471 & \% \\
 & \makecell{Coeficiente Específico de Dispersão\\ da Luz (CEDL)} & L\&W Elrepho & ISO 9416 & \si{\m²·\kg⁻¹} \\
\addlinespace
& Rebentamento & Burst-o-matic & ISO 2758 & \si{\K\Pa}\\
& Resistência à tracção & Alwetron TH1 & ISO 1924-2 & \si{N·\m⁻¹}\\
\multirow{-4}{*}{\rotatebox[origin =c]{90}{Mecânicas}} & Resistência ao Rasgamento & Elmendorf 125 & ISO 1974 & \si{\m·\N⁻¹}\\
    \cmidrule[0.8pt]{2-5}
    \end{tabularx}
  \label{equipamentos_folhas}
\end{table}

    \end{document}

enter image description here

score 1 · Answer 2 · answered Jun 02 '14 at 23:43

You don't need \parbox as you have only one word in the first column. Further you can use the second (optional) argument of \multirow to adjust the vertical placement like:

\multirow{5}[10]{*}....

Adjust it appropriately. Further, the first column can be of c type.

Code:

 \documentclass{article}
 \usepackage{array,multirow,graphicx,tabularx,booktabs}
    \newcolumntype{L}{>{\raggedright\arraybackslash}X}
    \newcolumntype{C}{>{\centering\arraybackslash}X}
 \begin{document}
    \begin{table}[htbp]
  \centering
  \caption{}
    \begin{tabularx}{\textwidth}{cL*{3}C}
    \toprule
& Propriedade & Equipamento & Norma & Unidade \\
     \midrule
\multirow{5}[14]{*}{\rotatebox[origin=C]{90}{Estruturais}} & Gramagem & Mettler HK 160 & ISO 536 & $g.m^{-2}$ \\
&Espessura & Micrómetro SE 051 D2 & ISO 534 & m \\
&Índice de Mão & Calculado & ISO 534 & $cm^{3}.g$ \\
&Resistência ao Ar & Gurley SE 121 & ISO 5636-5 & $s.100ml^{-1}$ \\
&Rugosidade de Bendtsen & L\&W Bendtsen & ISO 8791-2 & $ml.min^{-1}$ \\
&&&&\\
\multirow{3}{*}{\rotatebox[origin=C]{90}{Ópticas}}  & Brancura & L\&W Elrepho & ISO 2470 & \% \\
& Opacidade & L\&W Elrepho & ISO 2471 & \% \\
& CEDL & L\&W Elrepho & ISO 9416 & $m^2.kg^{-1}$ \\
&&&&\\
\multirow{5}[5]{*}{\rotatebox[origin=C]{90}{Mecânicas}}& Resistência ao Rebentamento & Burst-o-matic & ISO 2758 & KPa \\
& Resistência à Tracção & Alwetron TH1 & ISO 1924-2 & $N.m^{-1}$ \\
& Resistência ao Rasgamento &  Elmendorf 125 & ISO 1974 & $m.N^{-1}$ \\
    \bottomrule
    \end{tabularx}
  \label{equipamentos_folhas}
\end{table}
 \end{document}

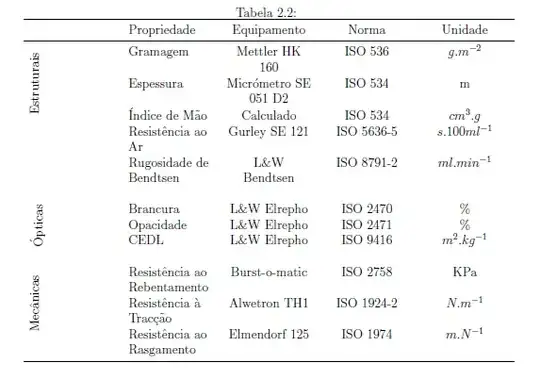

enter image description here
